Sterkteberekeningen Oman Methanol Company

Een Duitse klant vroeg AKOS om een 6-tal kolommen en reactoren compleet door te rekenen voor Oman Methanol Company L.L.C. De certificering van de berekeningen werd uitgevoerd door TOYO Engineering Corporation te Tokyo Japan.

Sterkteberekeningen ASME
De sterkteberekeningen werden uitgevoerd conform ASME VIII Division 1, waarbij we gebruik maakten van het programma PV-Elite. We controleerden de wandsterktes, waarbij de invloed van de inwendige druk tijdens de bedrijfssituatie en de testsituatie werden beschouwd. In- en externe belastingen werden in de analyses meegenomen waaronder: wind, trillingen door wind, aardbevingsbelastingen, nozzle loadings en belastingen van internals, extern leidingwerk en bordessen. Ook de transport- en hijssituaties werden doorgerekend.

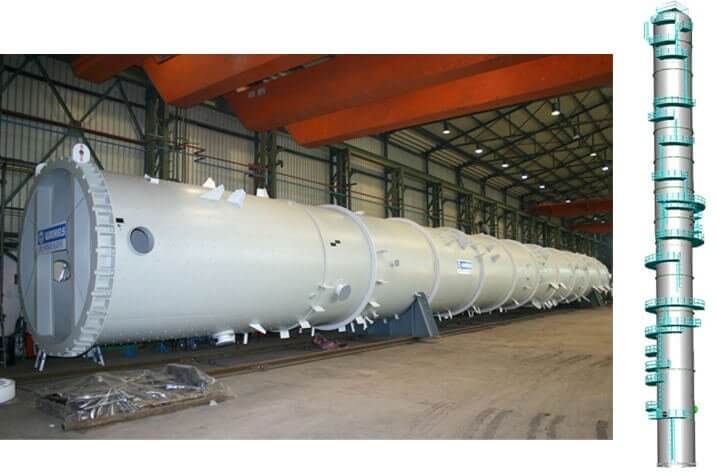

De kolom in onderstaande foto is 80 meter lang, heeft een diameter van 6,5 meter en een leeggewicht van 410 ton!
